拖鏈電纜由哪些部分組成

文章出處：www.g-guide.com.cn 作者：玖泰特種電纜時間：2018-12-18 13:16:02 瀏覽量：返回上一頁

拖鏈電纜的應用范圍隨著自動化技術的發展而日益廣泛，但仍然存在這樣一個問題，在選擇置入拖鏈的電線電纜時，究竟是選擇拖鏈專用電纜還是選擇普通軟電纜？之所以會出現這樣的疑問，還是對拖鏈電纜不甚了解。下面玖泰帶您看一看，什么是拖鏈電纜及拖鏈電纜的組成結構。

拖鏈電纜定義

在設備單元需要來回移動的場合，為了防止電纜糾纏，磨損，拉脫，勾掛和散亂，常把電纜放入電纜拖鏈中，對電纜形成保護，并且電纜還能隨拖鏈實現來回移動，這種可以跟隨拖鏈進行來回移動而不易磨損的高柔性專用電纜便叫拖鏈電纜。

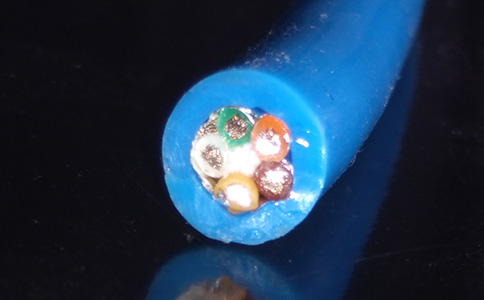

拖鏈電纜組成

1、導體結構：拖鏈電纜應該選擇zui具柔韌性的導體，通常導體越細線纜本身會更加柔軟；但是過細的導體組成的芯線容易斷，也會產生電纜纏繞現象。玖泰特種電纜提供的單根導線具有zui佳直徑，它有zui佳的抗拉能力。

2、芯線絕緣：電纜內的絕緣材料不能彼此粘滯，而且絕緣層還需要支撐每股導線，因此只有在高壓成型的特種柔性PVC和進口PUR材料才能用于拖連的數百萬米電纜運動中。

3、抗拉成纜：在電纜的中心依據芯數數量以及每根芯線交叉區域的空間里有一根真正的中心線填充，這種方法能有效的保護絞線結構防止絞線游離到電纜的中心區域。

4、絞線結構：絞線必須以zui佳的交合節距繞在一個穩定的抗拉中心周圍，并且該結構還必須按運動狀態設計。

5、銅絲屏蔽：優化編織角度將屏蔽層緊緊的編織在線纜上，緊密的編織層具有抵抗強電子干擾的同時又具有抗扭力的作用。

6、電纜護套：外護套必須是高柔性同時還具備有支撐功能，耐磨、耐油、耐彎曲、耐高/低溫、防水、防腐蝕等等。

拖鏈用電線電纜的導體和材料都經過層層篩選，工藝不斷完善，導體、材料及工藝三者相輔相成，共同決定了玖泰拖鏈電纜的品質。

問
500萬次的拖鏈電纜什么價格？

答
拖鏈電纜的價格主要取決于原材料及工藝，二者的有機結合決定了拖鏈電纜耐彎曲的等級。從名稱上，根本無法判斷500萬次拖鏈電纜所用原材料。拖鏈電纜耐彎曲次數中的“每一次”代表的是電纜在跟隨拖鏈進行來回往復移動過程中的一個動態運動過程，這個過程的難易程度，也決定了500萬次拖鏈電纜所用的原材料及工藝，甚至拖鏈電纜的價格。
問
坦克鏈里一定要用拖鏈電纜嗎？

答
坦克鏈，也稱拖鏈，又名電線電纜保護拖鏈（Cable carrier），是一種束縛電纜或電線或空壓管及油壓管以方便其轉動及運動的裝置。因?yàn)楣ぷ鲿r需跟隨坦克鏈系統來回彎曲工作，電纜必須具有高柔性、韌性強、耐彎曲、耐磨、耐拖拽的特性，最好就使用拖鏈專用高柔性電纜。
